メーターの脱着

Last Update:2002/5/13

　　


■工　具

　　・内張りはがしツール（ＶＯＬＶＯ純正）


■取り外し手順

	※前作業
		・ツィーターグリルを外す（Ａ２−１）
		・エアコングリル（正面）を外す（Ａ２−２）
			ダッシュボードの両サイドと中央にある三つのグリルのうち、 運転席の両サイドに位置する二つのグリルを外す。
		・エアコングリル（サイド）を外す（Ａ２−３）
		・グローブボックスを外す（Ａ２−６）
		・助手席のアンダーパネルを外す（Ａ２−５）
		・ダッシュボードのアッパーパネルを外す（Ａ２−９）

	�@バックルを外す

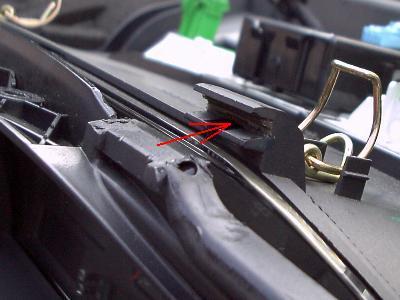

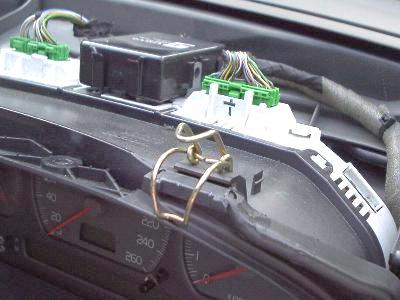

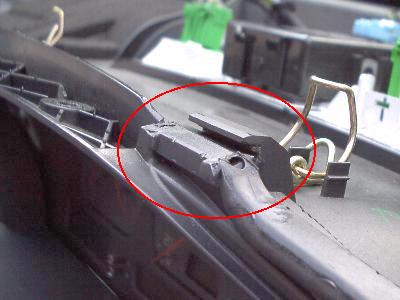

		メーターの上にあるバックルを外します。 メーターの周りにあるフレームとバックルの部分が固着している場合は、 メーターを後ろに押してフレームから剥がします。

	�Aコネクターを外す

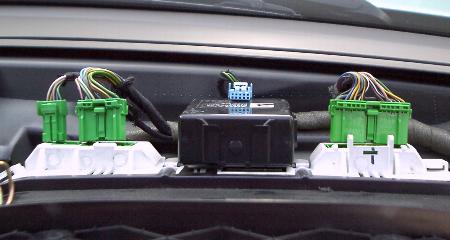

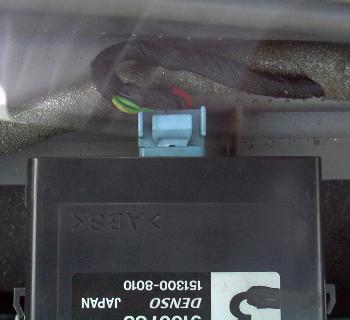

		メーターの後ろにある（車種で本数は違うかもしれませんが）４つのコネクターを外します。 正面から見える緑色のコネクターはコネクターの真中に爪があるので、 内装剥がしツールの先端を爪の下に差し込みそのままツールを捻るとコネクターがせり上がります。 黒いＢＯＸの後ろにある水色のコネクターは、 真ん中にある爪を上から押せば外れます。

	�Bメーターを外す

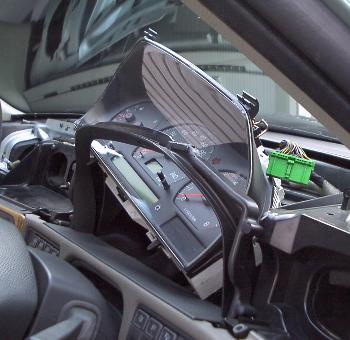

		メーターの下に位置決め用の差し込みがあるので、 メーター全体を３ｃｍほど持ち上げて差しこみを抜きます。 メーターの正面を天に向けるように４５度くらい回転させ助手席の方に抜きます。

■取り付け手順

	�@メーターの位置決め

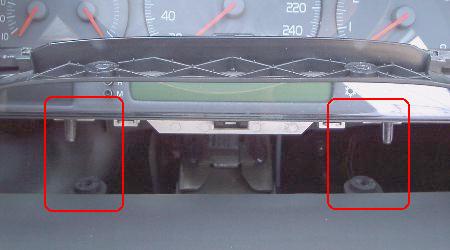

		メーターの正面を天に向けるように４５度くらい回転させ、 助手席の方から差し込みます。 メーターの下面に位置決め用の差し込み（♂）が２箇所あるので、 それをダッシュボードのフロントパネルの受け口（♀）に差し込みます。

�Aコネクターを接続する

	�Bバックルで固定する
		バックルで固定できるようにメーターの上部をフレームに引き寄せておきます。 引き寄せた状態でバックルでメーター固定します。
