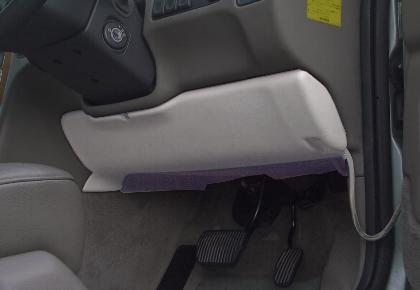

アンダーパネル（運転席）の脱着

Last Update:2002/4/16

　　


■工　具

　　・内張りはがしツール（ＶＯＬＶＯ純正）

　　・トルクスドライバー（サイズ：Ｔ２５）


■取り外し手順

	�@フットライトユニットを外す

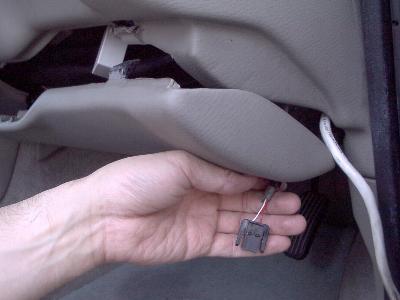

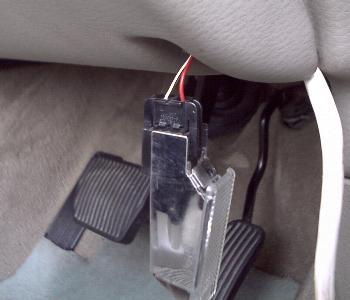

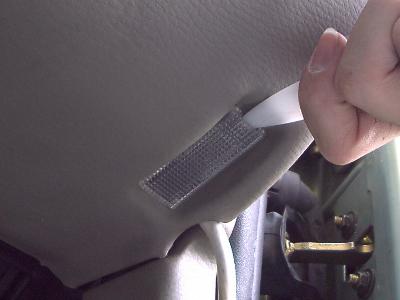

		内装剥がしツールをフットライトユニットの手前にある切り込みに差しこみユニットを外します。 フットライトユニットの裏に電源ケーブルが接続されているので、 コネクターを外します。

	�Aスクリューを外す

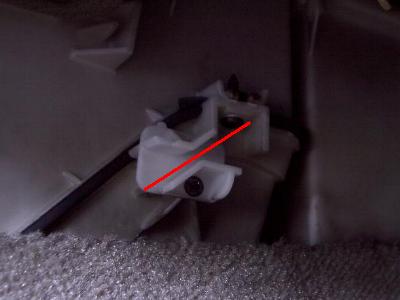

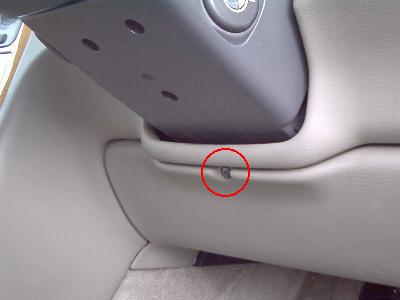

		アンダーパネルを固定しているスクリューを外します。 スクリューはハンドルコラム下側の真ん中に１箇所あります。

	�Bクリップ（１）を外す

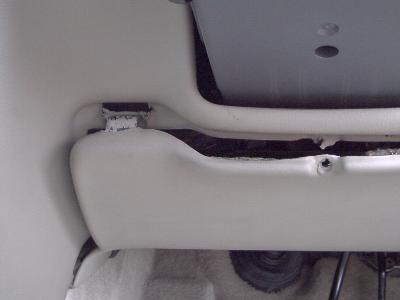

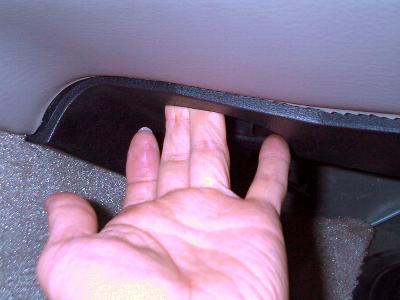

		運転席足元の左上のところにアンダーパネルとセンターコンソールが隣合わされているところがあります。 アンダーパネルの裏側に指を差し込んでパネルを少し浮かせます。 その状態のまま足元用のエアコンダクトに指を引掻け、 アンダーパネルを手前に真っ直ぐ引きます。

	�Cクリップ（２）を外す

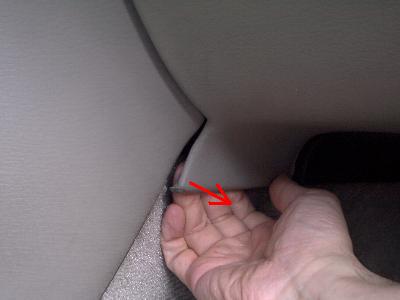

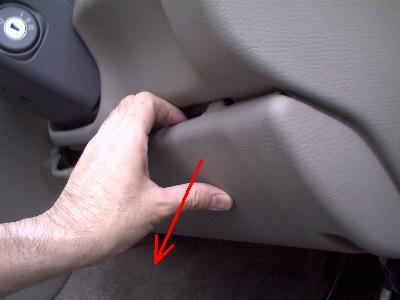

		クリップ（１）が外れたことでアンダーパネルが２〜３センチ下がって隙間ができます。 その隙間に指を差し込んでアンダーパネルを斜め下手前に引き下げます。

	�Dアンダーパネルを外す

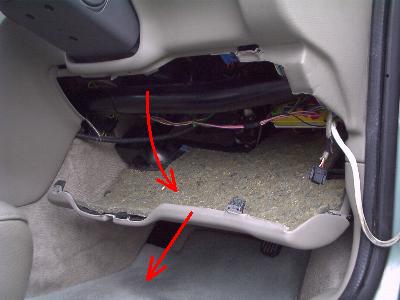

		アンダーパネル全体を手前に少し引きながら４５度くらいになるまでゆっくり下に傾けます。 傾いたアンダーパネルを真っ直ぐ引き抜いて外します。

■取り付け手順

	�@ガイド（１）を合わせる

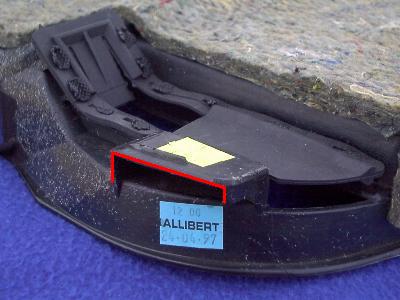

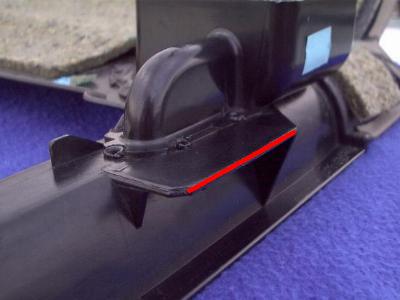

		センターコンソールの奥の側面にアンダーパネルをスライドさせるガイドがあります（画像左）。 アンダーパネルの端にもガイドにスライドさせるための板状の出っ張りがあります（画像右）。

	�Aガイド（２）を合わせる

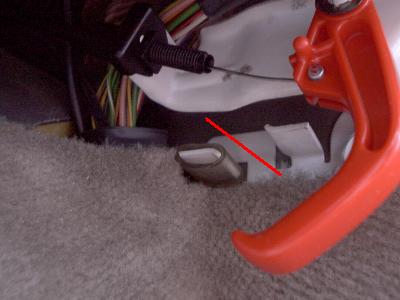

		ガイド（１）と同様に反対側の側面、ボンネット開けるレバーの少し奥にガイドがあります（画像左）。 アンダーパネルの端にもガイドにスライドさせるための┌┐状の出っ張りがあります（画像右）。

	�Bアンダーパネルを差し込む
		アンダーパネルを４５度くらい傾けて斜め下からガイド（１）、 ガイド（２）のガイドに差し込みゆっくり持ち上げます。 アンダーパネルを全部持ち上げる前に、 フットライトユニットの電源線を表に出しておきます。

	�Cクリップを嵌める

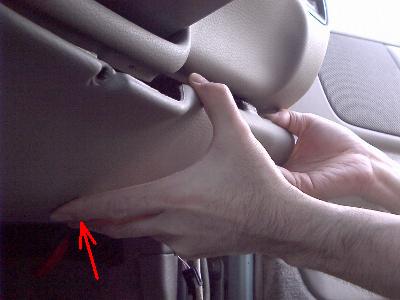

		クリップは、左右どちらから嵌めてもよいです。 クリップが入りづらい場合は、 アンダーパネルの中腹を押して少し反り返すようにすると入り易くなります。

	�Dスクリューを嵌める
		最後に、コラム下のスクリューでアンダーパネルを固定します。
