サンバイザーの脱着

Last Update:2002/4/18

　　

サンバイザーにメイクアップミラーが装着されていない場合は、 ★印の付いている作業のみ行います。 ★印の付いていない作業は、 サンバイザーに内蔵される照明用のハーネスを外すための作業です。

■工　具

	・内張りはがしツール（ＶＯＬＶＯ純正）
★	・ボックスレンチ（１０ｍｍ）

■取り外し手順

	※前作業
		・Ｂピラーを外す（Ｂ−１） ・Ａピラーを外す（Ａ１−１）

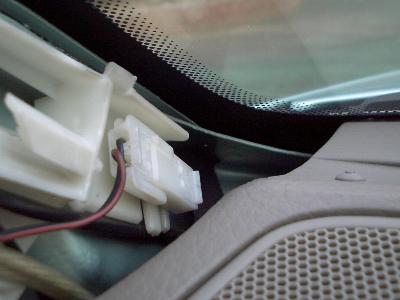

	�@コネクタを外す
		Ａピラーの付け根にあるメイクアップミラー用電源線のコネクターを外します。

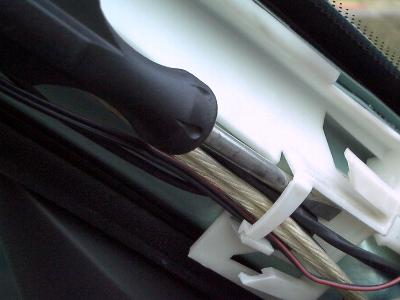

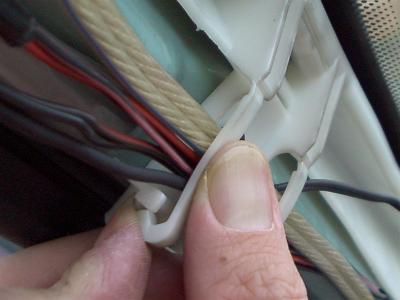

	�Aハーネスを外す
		Ａピラーを通るハーネスが遊ばないように、 ハーネスを通すガイドがあります。ガイドは３種類あります。 一番上のガイドは指で簡単に外れます。（画像無し） 中程にあるガイド（画像左）は、 押え部分の膨らみを指で押すと爪の部分が外し易くなります。 一番下のガイド（画像右）は、 ドライバーの様なものを差し込み、手前に引き倒せば爪が外れます。

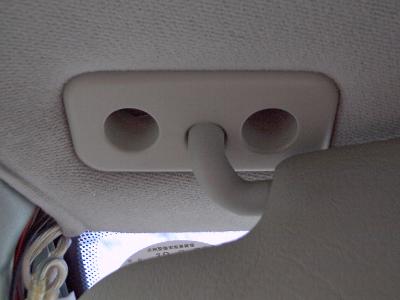

★�B固定ボルトを外す
		サンバイザーを天井に固定しているのは、 １０mmのボルトです。ボックスレンチを使って外します。

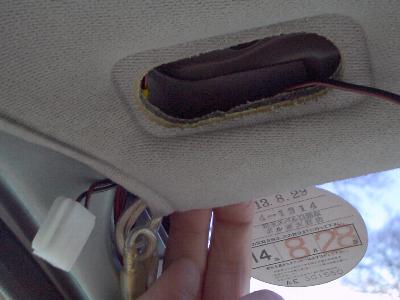

	�Cハーネスを天井から外す
		ハーネスのコネクタは、 天井の内張りに引っかかりそのままでは抜けないので、 内張りの角を指で少し浮かし隙間を作って通します。

■取り付け手順

	�@ハーネスを通す
★�Aサンバイザーを固定する
		サンバイザーにメイクアップミラー用のハーネスがある場合、 ハーネスを台座に挟み込まない用に気をつけます。
	�Bハーネスを装着する
		Ａピラーにあるガイドにハーネスを通し、コネクターを接続します。
